BAB I
PENDAHULUAN
1.1 Latar Belakang Masalah Perkembangan teknologi jaringan komputer dewasa ini semakin pesat seiring dengan kebutuhan masyarakat akan layanan yang memanfaatkan jaringan komputer. Pada sistem jaringan komputer, protokol merupakan suatu bagian yang paling penting. Protokol jaringan yang umum digunakan adalah IPv4. Akan tetapi protokol telah berumur lebih dari 20 tahun masih terdapat beberapa kekurangan dalam menangani jumlah komputer dalam suatu jaringan yangsemakin kompleks. Telah dikembangkan protokol jaringan baru, yaitu IPv6 yang merupakan solusi dari masalah diatas. IPv6 menawarkan fitur dan fungsionalitas yang lebih dari IPv4 seperti ruang pengalamatan yang jauh lebih besar, fitur keamanan IPSec, penanganan lalu lintas multimedia di internet, dan lain-lain. Namun, protokol baru ini belum banyak diimplementasikan pada jaringan-jaringan di dunia.1.2 Perumusan Masalah1.Apa itu jaringan dasar koputer2.Apa saja yang termasuk jaringan dasar1.3 Tujuan1.Memperdalam Jaringan dasar 2.Memenuhi alah satu tugas produktif
BAB 2
PEMBAHASAN
2.1.Pengertian Jaringan Komputer
Jaringan komputer adalah kumpulan dari sejumlah perangkat berupa komputer, hub, switch, router, atau perangkat jaringan lainnya yang terhubung dengan menggunakan media komunikasi tertentu.Perangkat yang terhubung dengan jaringan disebut juga sebagai node. Hal ini memungkinkan pengguna dapat bertukar dokumen dan data, mencetak pada printer yang sama, dan menggunakan sumber daya jaringan (hardware dan software) ada.
Beberapa manfaat dari jaringan komputer, antara lain:
1. Resource Sharing Yaitu penggunaan sumber daya yang ada secara bersam-sama.
2. Realiabitas Tinggi Dengan jaringan komputer kita akan mendapatkan realibitas yang tinggi.
3. Menghemat Uang Perusahaan dapat menghemat peralatan yang harus digunakan.
4. Sarana Komunikasi Dapat dimanfaatkan oleh perusahaan atau organisasi untuk berkomunikasi.
2.2.Jenis Jaringan Komputer
a.Berdasarkan cara pemrosesan dan pengaksesan
1. Jaringan host terminal, jaringan ini terdiri dari sebuah atau lebih server yang dijhubungkan dalam satu dumb terminal.
2. Client server, terdiri dari sebuah server atau lebih yang dihubungkan dengan beberapa client.
Kelebihan client server
· Memberikan keamanan yang lebih baik
· Lebih mudah pengaturannya bila networknya besar karena administrasinya disentralkan
· Semua data dapat dibackup pada satu lokasi sentral
Kerugian client server
· Membutuhkan software NOS yang mahal contoh : NT atau server Windows 2000, XP,Novell, UNIX
· Membutuhkan hardware yang lebih tinggi dan mahal untuk mesin server
· Membutuhkan administrator yang profesional
· Mempunyai satu titik lemah jika menggunakan satu server, data user menjadi tak ada jika server mati.
3) Peer to peer network, adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1 sampai 2 printer) dalam sistem jaringan ini yang diutamakan adalah pennguna program, data, dan printer secara bersama-sama.
Kelebihan peer to peer
· Pelaksanaan tidak terlalu mahal, relatif murah
· Tidak membutuhkan software server NOS ( Network Operating System )
· Tidak membutuhkan administrator network yang handal
Kerugian peer to peer
· Tidak cocok untuk network skala besar, administrasi menjadi tidak terkontrol
· Tiap user harus dilatih untuk menjalankan tugas administrative.
· Keamanan kurang
· Semua mesin yang sharing resource tidak mempengaruhi performa
b.Berdasarkan metode distribusi data
Jaringan terpusat atas beberapa komputer terminal yang terhubung ke komputer induk (host). Jaringan terpusat terdiri atas beberapa komputer terminal yang terhubung ke komputer induk (host). Komputer induk berisi data dan aplikasi dan melaksanakan hampir semua pengolahan data.
Jaringan distribusi terdiri dari beberapa komputer induk yang terhubung dengan berbagai terminal. Jaringan terdistribusi terdiri atas beberapa komputer induk yang terhbung dengan berbagai terminal. Jaringan terdistribusi secara fisik dapat dibentuk dari penggabungan jaringan terpusat.
Berdasarkan jarak
1. Local Area Network (LAN)
Merupakan jaringan milik pribadi yang jangkauannya hanya sampai beberapa kilometer. LAN biasanya dibuat atau digunakan untuk menghubungkan komputer dalam sebuah gedung (kantor).
2. Metropolitan Area Network (MAN)
Merupakan jaringan umum yang jangkauannya cukup besar. MAN dapat membuat jaringan komputerantar gedung. MAN juga mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan televisi kabel.
3. Wide Area Network (WAN)
Merupakan jangkauan umum yang cakupannya lebih luas daripada MAN. Jaringan yang dibentuk WAN ini dapat mencakup sebuah Negara bahkan benua.
4. Internet
Merupakan kumpulan jaringan yang terinterkoneksi. Internet merupakan pengembangan jaringan , yang dibuat untuk memudahkan komunikasi setiap orang yang berjauhan keberadaannya.
5. Jaringan tanpa kabel
Jaringan tanpa kabel merupakan suatu solusi terhadap komunikasi yang tidak dapat dilakukan dengan jaringan yang menggunakan kabel.
Prinsip Kerja Jaringan Komputer
1. Metode pengiriman dan penerimaan data.
2. Keamanan data dalam jaringan.
2.3.PROTOKOL JARINGAN
Protokol Jaringan adalah aturan-aturan yang digunakan dalam jaringan sehingga komputer-komputer anggota jaringan dan komputer berbeda platform dapat saling berkomunikasi. Yang di atur adalah : Topologi/Bentuk Fisik Jaringan, Kabel yang di gunakan, dan Kecepatan transfernya. Berikut adalah Jenis-Jenis dari Protocol Jaringan :
Ethernet
Protokol Ethernet paling banyak di gunakan dalam sistem jaringan. Ethernet menggunakan metode akses yang disebut dengan CSMA/CD (Carrier Sense Multiple Access/Collision Detection) dalam mengkomunikasikan data. Protocol Ethernetbekerja dengan memperhatikan network atau jaringan sebelum di lakukan transformasi atau transmisi data . Apabila jalur masih sibuk maka akan dia akan menunggu melakukkan pengiriman data hingga jalur bersih dari data.
Local Talk
Local Talk merupakan protokol jaringan dengan menggunakan metode akses yang disebut CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) dalam mengkomunikasikan data. Protocol Local Talk di Populerkan oleh Machintos atauApple Computer. Protocol Local Talk bekerja dengan menghindari dari tabrakan saat pengiriman data. Adapter Local Talk dan Kabel Twisted Pair khusus di gunakan dalam jaringan ini melalui serial port.
Token Ring
Protokol Token Ring di populerkan oleh IBM pada tahun 1980. Metode akses protokol Token Ring adalah melalui sebuah Token dalam sebuah lingkaran seperti cincin. Sinyal Token bergerak berputar dalam sebuah lingkaran (cincin) dalam sebuah jaringan dan bergerak dari satu komputer menuju ke komputer lainnya. Jika pada persinggahan di salah satu komputer terdapat data yang ingin ditransmisikan, Token akan mengirimkan data ke tempat yang di inginkan tersebut. Selanjutnya, Token bergerak untuk saling mengkoneksikan di antara masing-masing komputer.
FDDI (Fiber Distributted Data Interface)
FDDI merupakan protokol jaringan dengan metode akses model Token. FDDImenghubungkan beberapa komputer sampai jarak yang jauh. Topologi ini bentuknya sama dengan Token Ring tetapi menggunakan 2 buah ring. Dengan Maksud apabila ring 1 ada masalah maka secara otomatis akan berpindah ke ring 2.
Dari ke empat macam Protocol di atas, Protocol yang paling populer atau berkembang adalah Protocol Ethernet karena Protocol Ethernet Cara Instalasi nya yang mudah dan Alat yang di pergunakan mudah untuk di cari di pasaran.
Jaringan berdasarkan Area wilayahnya :
1) Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.Pada sebuah LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai.Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN).
LAN mempunyai karakteristik sebagai berikut :
Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi
Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.
WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris: Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.
MAN
Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepaMetropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.
2.4.Topologi Jaringan
Topologi jaringan adalah pola hubungan computer dalam suatu jaringan. Macam macam Topologi jaringan yaitu :
1. Topologi Mesh
Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).
Karakteristik Topologi Mesh :
Topologi mesh memiliki hubungan yang berlebihan antara peralatan-peralatan yang ada.
Susunannya pada setiap peralatan yang ada didalam jaringan saling terhubung satu sama lain.
Jika jumlah peralatan yang terhubung sangat banyak, tentunya ini akan sangat sulit sekali untuk dikendalikan dibandingkan hanya sedikit peralatan saja yang terhubung.
Keuntungan Topologi Mesh :
Keuntungan utama dari penggunaan topologi mesh adalah fault tolerance.
Terjaminnya kapasitas channel komunikasi, karena memiliki hubungan yang berlebih.
Relatif lebih mudah untuk dilakukan troubleshoot.
Kekurangan Topologi Mesh :
Sulitnya pada saat melakukan instalasi dan melakukan konfigurasi ulang saat jumlah komputer dan peralatan-peralatan yang terhubung semakin meningkat jumlahnya.
Biaya yang besar untuk memelihara hubungan yang berlebih.
2. Topologi Star
Topologi bintang atau yang lebih sering disebut dengan topologi star. Contoh alat yang di pakai disini adalah hub, switch, dll
Karakteristik Topologi Star :
Setiap node berkomunikasi langsung dengan konsentrator (HUB).
Bila setiap paket data yang masuk ke consentrator (HUB) kemudian di broadcast keseluruh node yang terhubung sangat banyak (misalnya memakai hub 32 port), maka kinerja jaringan akan semakin turun.
Sangat mudah dikembangka.
Jika salah satu ethernet card rusak, atau salah satu kabel pada terminal putus, maka keseluruhhan jaringan masih tetap bisa berkomunikasi atau tidak terjadi down pada jaringan keseluruhan tersebut.
Tipe kabel yang digunakan biasanya jenis UTP.
Keuntungan Topologi Star :
Cukup mudah untuk mengubah dan menambah komputer ke dalam jaringan yang menggunakan topologi star tanpa mengganggu aktvitas jaringan yang sedang berlangsung.
Apabila satu komputer yang mengalami kerusakan dalam jaringan maka komputer tersebut tidak akan membuat mati seluruh jaringan star.
Kita dapat menggunakan beberapa tipe kabel di dalam jaringan yang sama dengan hub yang dapat mengakomodasi tipe kabel yang berbeda.
Kekurangan Topologi Star :
Memiliki satu titik kesalahan, terletak pada hub.Jika hub pusat mengalami kegagalan, maka seluruh jaringan akan gagal untuk beroperasi.
Membutuhkan lebih banyak kabel karena semua kabel jaringan harus ditarik ke satu central point, jadi lebih banyak membutuhkan lebih banyak kabel daripada topologi jaringan yang lain.
Jumlah terminal terbatas, tergantung dari port yang ada pada hub.
Lalulintas data yang padat dapat menyebabkan jaringan bekerja lebih lambat.
3. Topologi Ring
Topologi ring digunakan dalam jaringan yang memiliki performance tinggi, jaringan yang membutuhkan bandwidth untuk fitur yang time-sensitive seperti video dan audio, atau ketika performance dibutuhkan saat komputer yang terhubung ke jaringan dalam jumlah yang banyak.
Karakteristik Topologi Ring :
Node-node dihubungkan secara serial di sepanjang kabel, dengan bentuk jaringan seperti lingkaran.
Sangat sederhana dalam layout seperti jenis topologi bus.
Paket-paket data dapat mengalir dalam satu arah (kekiri atau kekanan) sehingga collision dapat dihindarkan.
Problem yang dihadapi sama dengan topologi bus, yaitu: jika salah satu node rusak maka seluruh node tidak bisa berkomunikasi dalam jaringan tersebut.
Tipe kabel yang digunakan biasanya kabel UTP atau Patch Cable (IBM tipe 6).
Keuntungan Topologi Ring :
Data mengalir dalam satu arah sehingga terjadinya collision dapat dihindarkan.
Aliran data mengalir lebih cepat karena dapat melayani data dari kiri atau kanan dari server.
Dapat melayani aliran lalulintas data yang padat, karena data dapat bergerak kekiri atau kekanan.
Waktu untuk mengakses data lebih optimal.
Kekurangan Topologi Ring :
Apabila ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhi keseluruhan jaringan.
Menambah atau mengurangi komputer akan mengacaukan jaringan.
Sulit untuk melakukan konfigurasi ulang.
4. Topologi Bus
Topologi ini adalah topologi yang awal di gunakan untuk menghubungkan komputer. Dalam topologi ini masing masing komputer akan terhubung ke satu kabel panjang dengan beberapa terminal, dan pada akhir dari kable harus di akhiri dengan satu terminator. Topologi ini sudah sangat jarang digunakan didalam membangun jaringan komputer biasa karena memiliki beberapa kekurangan diantaranya kemungkinan terjadi nya tabrakan aliran data, jika salah satu perangkat putus atau terjadi kerusakan pada satu bagian komputer maka jaringan langsung tidak akan berfungsi sebelum kerusakan tersebut di atasi. Topologi ini awalnya menggunakan kable Coaxial sebagai media pengantar data dan informasi. Tapi pada saat ini topologi ini di dalam membangun jaringan komputer dengan menggunakan kabal serat optik ( fiber optic) akan tetapi digabungkan dengan topologi jaringan yang lain untuk memaksimalkan performanya.
Karakteristik Topologi BUS :
Node – node dihubungkan secara serial sepanjang kabel, dan pada kedua ujung kabel ditutup dengan terminator.
Sangat sederhana dalam instalasi.
Sangat ekonomis dalam biaya.
Paket-paket data saling bersimpangan pada suatu kabel.
Tidak diperlukan hub, yang banyak diperlukanadalah Tconnector pada setiap ethernet card.
Problem yang sering terjadi adalah jika salah satu node rusak, maka jaringan keseluruhan dapat down, sehingga seluruh node tidak bisa berkomunikasi dalam jaringan tersebut.
Keuntungan Topologi BUS :
Topologi yang sederhana.
Kabel yang digunakan sedikit untuk menghubungkan komputer-komputer atau peralatan-peralatan yang lain.
Biayanya lebih murah dibandingkan dengan susunan pengkabelan yang lain.
Cukup mudah apabila kita ingin memperluas jaringan pada topologi bus.
Kekurangan Topologi BUS :
Traffic (lalu lintas) yang padat akan sangat memperlambat bus.
Setiap barrel connector yang digunakan sebagai penghubung memperlemah sinyal elektrik yang dikirimkan, dan kebanyakan akan menghalangi sinyal untuk dapat diterima dengan benar.
Sangat sulit untuk melakukan troubleshoot pada bus.
Lebih lambat dibandingkan dengan topologi yang lain.
5. Topologi Pohon
Topologi Jaringan Pohon (Tree) Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer .Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7. Keungguluan jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.
2.5.Tipe Jaaringan
Tipe jaringan dalam kehidupan sehari-hari dibedakan menjadi 3 macam, yaitu:
Jaringan berbasis server adalah dengan adanya server di dalam sebuah jaringan yang menyediakan mekanisme pengamanan dan pengelolaan jaringan tersebut.
Jaringan peer to peer berfungsi sebagai client dan server sekaligus. Jaringan ini digunakan di sebuah kantor kecil dengan jumlah komputer sedikit.
Jaringan hybrid memiliki semua yang terdapat pada dua tipe jaringan di atas. Ini berarti pengguna dapat mengakses sumber daya yang di-share oleh jaringan peer to peer, dan juga dapat memanfaatkan sumber daya yang disediakan oleh server.
Internet Service Provider
sejarah ISP di Indonesia
ISP pertama di Indonesia adalah IPTEKNET (http://www.iptek.net.id/) yang beroperasi penuh menjelang awal 1994. Pada tahun yang sama P.T. IndoInternet (http://www.indo.net.id/) atau IndoNet yang dipimpin secara part-time oleh Sanjaya mulai beroperasi. IndoNet merupakan ISP komersial pertama Indonesia yang pada awalnya memanfaatkan lisensi dari P.T. Lintas Arta. Sambungan awal ke Internet oleh IndoNet dilakukan menggunakan metode dial-up. IndoNet berlokasi di di daerah Rawamangun, Jakarta.
Kriteria Pemilihan ISP
· Kecepatan transfaer data
· Bandwidth
· Memiliki server proxy
· Memiliki backbone
· Keamanan data
· Layanan yang diberikan
· Biaya
· Hardware
· Teknologi yang digunakan
Jenis Pelayanan Koneksi Internet
· Dial Up
· Mobile Access
· Hotspot
· Wireless
kecepatan Transfer Dta
· Satuan kecepatan transfer data adalah bps 9bits per second.
· faktor yang memengaruhi kecepatan akses internet :
· Media transmisi
· Kecepatan Jaringan
· Banyaknya User
Media Transmisi Data dibagi menjadi 2 bagian. Yaitu :
1. Media Transmisi Guided
2. Media Transmisi Unguided
Media transmisi yang terpandu maksudnya adalah media yang mampu mentransmisikan besaran-besaran fisik lewat materialnya. Contoh: kabel twisted-pair, kabel coaxial dan serat optik.
Twisted Pair
Kabel twisted-pair terdiri atas dua jenis yaitu shielded twisted pair biasa disebut STP dan unshielded twisted pair (tidak memiliki selimut) biasa disebut UTP.
Kabel twisted-pair terdiri atas dua pasang kawat yang terpilin. Twisted-pair lebih tipis, lebih mudah putus, dan mengalami gangguan lain sewaktu kabel terpuntir atau kusut. Keunggulan dari kabel twisted-pair adalah dampaknya terhadap jaringan secara keseluruhan: apabila sebagian kabel twisted-pair rusak, tidak seluruh jaringan terhenti, sebagaimana yang mungkin terjadi pada coaxial. Kabel twisted-pair terbagi atas dua yaitu:
Shielded Twisted-Pair (STP)
- Unshielded Twisted-Pair (UTP)
Shielded Twisted -Pair (STP)
Kabel STP mengkombinasikan teknik-teknik perlindungan dan antisipasi tekukan kabel. STP yang peruntukan bagi instalasi jaringan ethernet, memiliki resistansi atas interferensi elektromagnetik dan frekuensi radio tanpa perlu meningkatkan ukuran fisik kabel. Kabel Shielded Twister-Pair nyaris memiliki kelebihan dan kekurangan yang sama dengan kabel UTP. Satu hal keunggulan STP adalah jaminan proteksi jaringan dari interferensi-interferensi eksternal, sayangnya STP sedikit lebih mahal dibandingkan UTP.
Tidak seperti kabel coaxial, lapisan pelindung kabel STP bukan bagian dari sirkuit data, karena itu perlu diground pada setiap ujungnya. Pada prakteknya, melakukan ground STP memerlukan kejelian. Jika terjadi ketidaktepatan, dapat menjadi sumber masalah karena bisa menyebabkan pelindung bekerja sebagai layaknya sebuah antenna; menghisap sinyal-sinyal elektrik dari kawat-kawat dan sumber-sumber elektris lain disekitarnya. Kabel STP tidak dapat dipakai dengan jarak lebih jauh sebagaimana media-media lain (seperti kabel coaxial) tanpa bantuan device penguat (repeater).
Kecepatan dan keluaran: 10-100 Mbps
- Biaya rata-rata per node: sedikit mahal dibadingkan UTP dan coaxial
- Media dan ukuran konektor: medium
- Panjang kabel maksimum yang diizinkan : 100m (pendek).
Unshielded Twisted-Pair
Untuk UTP terdapat pula pembagian jenis yakni:
Category 1 : sifatnya mampu mentransmisikan data kecepatan rendah. Contoh: kabel telepon.
Category 2 : sifatnya mampu mentransmisikan data lebih cepat dibanding category 1. Dapat digunakan untuk transmisi digital dengan bandwidth hingga 4 MHz.
Category 3 : mampu mentransmisikan data hingga 16 MHz.
Category 4 : mamu mentransmisikan data hingga 20 MHz.
Category 5 : digunakan untuk transmisi data yang memerlukan bandwidth hingga 100 MHz.

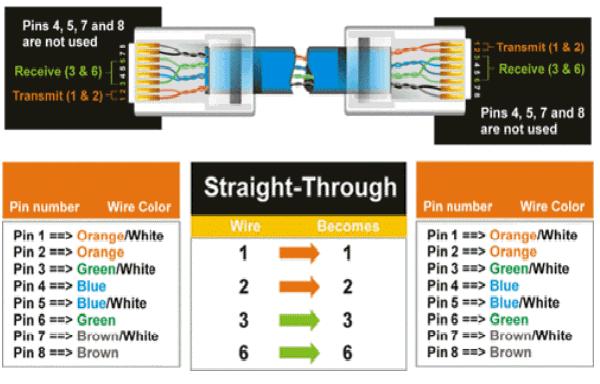

Secara fisik, kabel Unshielded Twisted-Pair terdiri atas empat pasang kawat medium. Setiap pasang dipisahkan oleh lapisan pelindung. Tipe kabel ini semata-mata mengandalkan efek konselasi yang diproduksi oleh pasangan-pasangan kawat, untuk membatasi degradasi sinyal. Seperti halnya STP, kabel UTP juga harus mengikuti rule yang benar terhadap beberapa banyak tekukan yang diizinkan perkaki kabel. UTP digunakan sebagai media networking dengan impedansi 100 Ohm. Hal ini berbeda dengan tipe pengkabelan twister-pair lainnya seperti pengkabelan untuk telepon. Karena UTP memiliki diameter eksternal 0,43 cm, ini menjadikannya mudah saat instalasi. UTP juga mensuport arsitektur-arsitektur jaringan pada umumnya sehingga menjadi sangat popular.
Kecepatan dan keluaran: 10 – 100 Mbps
Biaya rata-rata per node: murah
Media dan ukuran: kecil
Panjang kabel maksimum yang diizinkan : 100m (pendek).
Kabel UTP memiliki banyak keunggulan. Selain mudah dipasang, ukurannya kecil, juga harganya lebih murah dibanding media lain. Kekurangan kabel UTP adalah rentang terhadap efek interferensi elektris yang berasal dari media atau perangkat-perangkat di sekelilingnya. Meski begitu, pada prakteknya para administrator jaringan banyak menggunakan kabel ini sebagai media yang efektif dan cukup diandalkan.
2. Kabel Coaxial
Kabel coaxial atau popular disebut “coax” terdiri atas konduktor silindris melingkar, yang menggelilingi sebuah kabel tembaga inti yang konduktif. Untuk LAN, kabel coaxial menawarkan beberapa keunggulan. Diantaranya dapat dijalankan dengan tanpa banyak membutuhkan bantuan repeater sebagai penguat untuk komunikasi jarak jauh diantara node network, dibandingkan kabel STP atau UTP. Repeater juga dapat diikutsertakan untuk meregenerasi sinyal-sinyal dalam jaringan coaxial sehingga dalam instalasi network cukup jauh dapat semakin optimal. Kabel coaxial juga jauh lebih murah dibanding Fiber Optic, coaxial merupakan teknologi yang sudah lama dikenal. Digunakan dalam berbagai tipe komuniksai data sejak bertahun-tahun, baik di jaringan rumah, kampus, maupun perusahaan.
Kecepatan dan keluaran: 10 -100 Mbps
Biaya rata-rata per node: murah
Media dan ukuran konektor: medium
Panjang kabel maksimum: 200m (disarankan 180m) untuk thin-coaxial dan 500m untuk thick-coaxial
Saat bekerja dengan kabel, penting bagi kita untuk mempertimbangkan ukurannya; seperti ketebalan, diameter, pertambahan kabel sehingga akan menjadi pertimbangan atas kesulitan saat instalasi dilapangan. Kita juga harus ingat bahwa kabel akan mengalami tarikan-tarikan dan tekukan di dalam pipa. Kabel coaxial datang dalam beragam ukuran. Diameter terbesar diperuntukkan sebagai backbone Ethernet karena secara historis memiliki ketahanan transmisi dan daya tolak interferensi yang lebih besar. Tipe kabel coaxial ini sering disebut dengan thicknet, namun dewasa ini sudah banyak ditinggalkan. Kabel coaxial lebih mahal saat diinstal dibandingkan kabel twisted-pair.
Fiber Optic
Kabel fiber optic merupakan media networking yang mampu digunanakan untuk transmisi-transmisi modulasi. Jika dibandingkan media-media lain, fiber optic memiliki harga lebih mahal, tetapi cukup tahan terhadap interferensi elektromagnetis dan mampu beroperasi dengan kecepatan dan kapasitas data yang tinggi. Kabel fiber optic dapat mentransmisikan puluhan juta bit digital perdetik pada link kabel optic yang beroperasi dalam sebuah jaingan komersial. Ini sudah cukup utnuk mengantarkan ribuan panggilan telepon.
Beberapa keuntungan kabel fiber optic:
Kecepatan: jaringan-jaringan fiber optic beroperasi pada kecepatan tinggi, mencapai gigabits per second Bandwidth: fiber optic mampu membawa paket-paket dengan kapasitas besar.
Distance: sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan perlakuan “refresh” atau “diperkuat”.Resistance: daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor, atau bahkan kabel-kabel transmisi lain di sekelilingnya.
Maintenance: kabel-kabel fiber optic memakan biaya perawatan relative murah.
Tipe-tipe kabel fiber optic:
Kabel single mode merupakan sebuah serat tunggal dari fiber glass yang memiliki diameter 8.3 hingga 10 micron. (satu micron besarnya sekitar 1/250 tebal rambut manusia)
Kabel multimode adalah kabel yang terdiri atas multi serat fiber glass, dengan kombinasi (range) diameter 50 hingga 100 micron. Setiap fiber dalam kabel multimode mampu membawa sinyal independen yang berbeda dari fiber-fiber lain dalam bundel kabel.
Plastic Optical Fiber merupakan kabel berbasis plastic terbaru yang memiliki performa familiar dengan kabel single mode, tetapi harganya sedikit murah.
Kontruksi kabel fiber optic
Core: bagian ini merupakan medium fisik utama yang mengangkut sinyal-sinyal data optical dari sumber ke device penerima. Core berupa helai tunggal dari glass atau plastik yang kontinyu (dalam micron). Semakin beasr ukuran core, semakin banyak data yang dapat diantarkan. Semua kabel fiber optic diukur mengacu pada diameter core-nya.Cladding: merupakan lapisan tipis yang menyelimuti fiber core.oating: adalah lapisan plastik yang menyelimuti core dan cladding. Penyangga coating ini diukur dalam micron dan memilki range 250 sampai 900 micron.
Strengthening fibers: terdiri atas beberapa komponen yang dapat menolong fiber dari benturan kasar dan daya tekan tak terduga selama instalasi Cable jacket: merupakan lapisan terluar dari keseluruhan badan kabel.
Media unguided mentransmisikan gelombang electromagnetic tanpa menggunakan konduktor fisik seperti kabel atau serat optik. Contoh sederhana adalah gelombang radio seperti microwave, wireless mobile dan lain sebagainya.
Media ini memerlukan antena untuk transmisi dan penerimaan (transmiter dan receiver)
2. Ada dua jenis transmisi
Point-to-point (unidirectional) yaitu dimana pancaran terfokus pada satu sasaran
Broadcast (omnidirectioanl) yaitu dimana sinyal terpancar ke segala arah dan dapat diterima oleh banyak antena
Tiga macam wilayah frekuensi
· Gelombang mikro (microwave) 2 – 40 Ghz
· Gelombang radio 30 Mhz – 1 Ghz
· Gelombang inframerah
Untuk media tidak terpandu (unguided), transmisi dan penerimaan dapat dicapai dengan menggunakan antena. Untuk transmisi, antena mengeluarkan energi elektromagnetik ke medium (biasanya udara) dan untuk penerimaan, antena mengambil gelombang elektomagnetik dari medium sekitarnya. Media transmisi tidak terpandu (unguided) terbagi atas empat bagian yaitu:
· Gelombang Mikro Terrestrial (Atmosfir Bumi)
· Gelombang Mikro Satelit
· Radio Broadcast
· Infra Merah
· Gelombang Mikro Terrestrial
Deskripsi Fisik
Tipe antena gelombang mikro yang paling umum adalah parabola ‘dish’. Ukuran diameternya biasanya sekitar 3 m. Antena pengirim memfokuskan sinar pendek agar mencapai transmisi garis pandang menuju antena penerima. Antena gelombang mikro biasanya ditempatkan pada ketinggian tertentu diatas tanah untuk memperluas jarak antara antena dan mampu menembus batas. Untuk mencapai transmisi jarak jauh, diperlukan beberapa menara relay gelombang mikro, dan penghubung gelombang mikro titik ke titik dipasang pada jarak tertentu.
Aplikasi
Kegunaan sistem gelombang mikro yang utama adalah dalam jasa telekomunikasi long-haul, sebagai alternative untuk coaxial cable atau serat optic. Fasilitas gelombang mikro memerlukan sedikit amplifier atau repeater daripada coaxial cable pada jarak yang sama, namun masih memerlukan transmisi garis pandang. Gelombang mikro umumnya dipergunakan baik untuk transmisi televisi maupun untuk transmisi suara.
Pengguna gelombang mikro lainnya adalah untuk jalur titik-titik pendek antara gedung. Ini dapat digunakan untuk jaringan TV tertutup atau sebagai jalur data diantara Local Area Network. Gelombang mikro short-haul juga dapat digunakan untuk aplikasi-aplikasi khusus. Untuk keperluan bisnis dibuat jalur gelombang mikro untuk fasilitas telekomunikasi jarak jauh untuk kota yang sama, melalui perusahaan telepon local.
Krakteristik-karakteristik transmisi
Transmisi gelombang mikro meliputi bagian yang mendasar dari spectrum elektromagnetik. Frekuensi yang umum di gunakan untuk transmisi ini adalah rentang frekuensi sebesar 2 sampai 40 GHz. Semakin tinggi frekuensi yang digunakan semakin tinggi potensial bandwidth dan berarti pula semakin tinggi rate data-nya. Sama halnya dengan beberapa sistem transmisi, sumber utama kerugian adalah atenuansi. Sehingga repeater dan amplifier ditempatkan terpisah jauh dari sistem gelombang mikro biasanya 10 sampai 100 km. Atenuansi meningkat saat turun hujan khusunya tercatat diatas 10 GHz. Sumber gangguan-gangguan yang lain adalah interferensi. Dengan semakin berkembangnya popularitas gelombang mikro, daerah transmisi saling tumpang tindih dan interferensi merupakan suatu ancaman. Karena itu penetapan band frekuensi diatur dengan ketat.
Band yang paling umum untuk sistem telekomunikasi long-haul adalah band 4 GHz sampai 6 GHz. Dengan meningkatkan kongesti (kemacetan) pada frekuensi-frekuensi ini, sekarang digunakan band 11 GHz. Band 12 GHz digunakan sebagai komponen sistem TV kabel. Saluran gelombang mikro juga digunakan untuk menyediakan sinyal-sinyal TV untuk instalasi CATV local; sinyal-sinyal yang kemudian didistribusikan kepelanggan melalui kabel coaxial. Sedangkan gelombang mikro dengan frekuensi lebih tinggi digunakan untuk saluran titik ke titik pendek antar gedung. Biasanya digunakan band 22 GHz. Frekuensi gelombang mikro yang lebih tinggi lagi tidak efektif untuk jarak yang lebih jauh, akibat meningkatnya atenuansi, namun sangat sesuai untuk jarak pendek. Sebagai tambahan, semakin tinggi frekuensi, antenanya akan semakin kecil dan murah.
2. Gelombang Mikro Satelit
Deskripsi fisik
Satelit komunikasi adalah sebuah stasiun relay gelombang mikro. Dipergunakan untuk menghubungkan dua atau lebih transmitter/receiver gelombang mikro pada bumi, yang dikenal sebagai stasiun bumi atau ground station. Satelit menerima transmisi diatas satu band frekuensi (uplink), amplifier dan mengulang sinyal-sinyal, lalu mentransmisikannya ke frekuensi yang lain (downlink). Sebuah satelit pengorbit tunggal akan beroperasi pada beberapa band frekuensi, yang disebut sebagai transponder channel, atau singkatnya transponder.
Ada dua konfigurasi umum untuk komunikasi satelit yang popular yaitu:
Satelit digunakan untuk menyediakan jalur titik-ke titik diantara dua antena dari dua stasiun bumi
Satelit menyediakan komunikasi antara satu transmitter dari stasiun bumi dan sejumlah receiver stasiun bumi.
Agar komunikasi satelit bisa berfungsi efektif, biasanya diperlukan orbit stasioner dengan memperhatikan posisinya diatas bumi. Sebaliknya, stasiun bumi tidak harus saling berada digaris pandang sepanjang waktu. Untuk mrnjadi stasioner, satelit harus memiliki periode rotasi yang sama dengan periode rotasi bumi. Kesesuaian ini terjadi pada ketinggian 35.784 km.
Dua satelit yang menggunakan band frekuensi yang sama, bila keduanya cukup dekat, akan saling mengganggu. Untuk menghindari hal ini, standar-standar terbaru memerlukan 4 derajat ruang.
Aplikasi
Satelit komunikasi merupakan suatu revolusi dalam teknologi komunikasi dan sama pentingnya dangan serat optic. Aplikasi-aplikasi terpenting untuk satelit lainnya diantaranya adalah:
· Distribusi siaran televise
· Transmisi telepon jarak jauh
· Jaringan bisnis swasta
Beberapa karakteristik komunikasi satelit dapat diuraikan sebagai berikut:
akibat jarak yang panjang terdapat penundaan penyebaran (propagation delay) kira-kira seperempat detik dari transmisi dari suatu stasiun bumi untuk di tangkap oleh stasiun bumi lain. Disamping itu muncul masalah-masalah yang berkaitan dengan control error dan flow control.
gelombang mikro merupakan sebuah fasilitas penyiaran, dan ini sudah menjadi sifatnya. Bebarapa stasiun dapat mentransmisikan ke satelit, dan transmisi dari satelit dapat diterima oleh beberapa stasiun.
Karena sifat siarannya, satelit sangat sesuai untuk distrbusi siaran televisi dan dipergunakan secara luas di seluruh dunia. Menurut penggunaan cara lama, sebuah jaringan menyediakan pemrograman dari suatu lokasi pusat. Program-program ditransmisikan ke satelit dan kemudian disiarkan ke sejumlah stasiun, dimana kemudian program tersebut didistribusikan ke pemirsa. Satu jaringan, public broadcasting service (PBS) mendistribusikan program televisinya secara eksklusif dengan menggunakan channel satelit, yang kemudian diikuti oleh jaringan komersial lainnya, serta sistem televisi berkabel yang menerima porsi besar dari program-program mereka dari satelit. Aplikasi teknologi satelit terbaru untuk distribusi televisi adalah direct broadcast satellite (DBS), dimana pada aplikasi tersebut sinyal-sinyal video satelit ditransmisikan secara langsung kerumah-rumah pemirsa. Karena mengurangi biaya dan ukuran antena penerima, maka DBS dianggap sangat visible, dan sejumlah channel mulai disiapkan atau sedang dalam taraf perencanaan.
Transmisi satelit juga dipergunakan untuk titik ke titik antar sentral telepon pada jaringan telepon umum. Juga merupakan media yang optimum untuk kegunaan luas dalam sambungan langsung internasional dan mampu bersaing dengan sistem terrestrial untuk penghubung internasional jarak jauh.
Juga terdapat sejumlah apliksi data bisnis untuk satelit. Provider satelit membagi kapasitas total menjadi beberapa channel dan menyewakan channel itu kepada user bisnis individu. Satu user dilengkapi dengan antena pada sejumlah situs yang dapat menggunakan channel satelit untuk jaringan swasta. Biasanya, aplikasi-aplikasi semacam itu sangat mahal dan terbatas untuk organisasi-organisasi yang lebih besar dengan peralatan canggih. Sebuah hasil untuk pengembangan baru dalam hal ini adalah sistem Very Small Aperture Terminal (VSAT), yang menyediakan alternatif biaya murah. Dengan mengacu pada beberapa aturan, stasiun-stasiun ini menbagi kapasitas transmisi satelit dari suatu stasiun pusat. Stasiun pusat dapat saling mengirimkan pesan dengan setiap pelanggannya serta dapat merelay pesan-pesan tersebut di antara pelanggan.
Karakteristik-karakteristik Transmisi
Jangkauan transmisi optimum untuk transmisi satelit adalah berkisar pada 1 sampai 10 GHz. Dibawah 1 GHz, terdapat derau yang berpengaruh dari alam, meliputi derau dari galaksi, matahari, dan atmosfer, serta interferensi buatan manusia, dari berbagai perangkat elektronik. Diatas 10 GHz, sinyal-sinyal akan mengalami atenuansi yang parah akibat penyerapan dan pengendapan di atmosfer.
Saat ini sebagian besar satelit menyediakan layanan titik ke titik dengan menggunakan bandwidth frekuensi berkisar antara 5,925 sampai 6,425 GHz untuk transmisi dari bumi ke satelit (uplink) dan bandwidth frekuensi 4,7 sampai 4,2 GHz untuk transmisi dari satelit ke bumi (downlink). Kombinasi ini di tunjukkan sebagai band 4/6 GHz. Patut dicatat bahwa frekuensi uplink dan downlink berbeda. Sebuah satelit tidak dapat menerima dan mentransmisi dengan frekuensi yang sama pada kondisi operasi terus-menerus tanpa interferensi. Jadi, sinyal-sinyal yang diterima dari suatu stasiun bumi pada satu frekuensi harus ditransmisikan kembali dengan frekuensi yang lain.
Band 4/6 GHz berada dalam zona optimum 1 sampai 10GHz, namun menjadi penuh. Frekuensi-frekuensi lain pada rentang tersebut tidak tersedia karena interferensi juga beroperasi pada frekuensi-frekuensi itu, biasanya gelombang mikro terrestrial. Karenanya, band 12/14 lebih dikembangkan lagi (uplink:14 sampai 14,5 GHz ; downlink: 11,7 sampai a4,2 GHz). Pada band frekuensi ini, masalah-masalah mulai datang. Untuk itu, digunakan stasiun bumi penerima yang lebih kecil sekaligus lebih murah. Ini untuk mengantisipasi band ini juga menjadi penuh, dan penggunanya dirancang untuk band 19/29 GHz. (uplink 27,5 sampai 31.0 GHz; downlink: 17,7 sampai 21,2 GHz). Band ini mengalami masalah-masalah atenuansi yang lebih besar namun akan memungkinkan band yang lebih lebar (2500 MHz sampai 500 MHz).
3. Radio Broadcast
Deskripsi fisik
Perbedaan-perbedaan utama diantara siaran radio dan gelombang mikro yaitu, dimana siaran radio bersifat segala arah (broadcast) sedangkan gelombang mikro searah (point-to-point). Karena itu, siaran radio tidak memerlukan antena parabola, dan antena tidak perlu mengarah ke arah persis sumber siaran
Aplikasi
Radio merupakan istilah yang biasa digunakan untuk menangkap frekuensi dalam rentang antara 3 kHz sampai 300 GHz. Kita menggunakan istilah yang tidak formal siaran radio untuk band VHF dan sebagian dari band UHF: 30 MHz sampai 1 GHz. Rentang ini juga digunakan untuk sejumlah aplikasi jaringan data.
Karakteristik-karakteristik Transmisi
Rentang 30 MHz sampai 1 GHz merupakan rentang yang efektif untuk komunikasi broadcast. Tidak seperti k asus untuk gelombang elektromagnetik berfrekuensi rendah, ionosfer cukup trasparan untuk gelombang radio diatas 30 MHz. jadi transmisi terbatas pada garis pandang, dan jarak transmitter tidak akan mengganggu satu sama lain dalam arti tidak ada pemantulan dari atmosfer. Tidak seperti frekuensi yang lebih tinggi dari zona gelombang mikro, gelombang siaran radio sedikit sensitive terhadap atenuansi saat hujan turun. Karena gelombangnya yang panjang maka, gelombang radio relative lebih sedikit mengalami atenuansi.
Sumber gangguan utama untuk siaran radio adalah interferensi multi-jalur. Pantulan dari bumi, air, dan alam atau obyek-obyek buatan manusia dapat menyebabkan terjadinya multi-jalur antar antena. Efek ini nampak jelas saat penerima TV menampilkan gambar ganda saat pesawat terbang melintas.
4. Infra Merah
Komunikasi infra merah dicapai dengan menggunakan transmitter/receiver (transceiver) yang modulasi cahaya yang koheren. Transceiver harus berada dalam jalur pandang maupun melalui pantulan dari permukaan berwarna terang misalnya langit-langit rumah. Satu perbedaan penting antara transmisi infra merah dan gelombang mikro adalah transmisi infra merah tidak dapat melakukan penetrasi terhadap dinding, sehingga masalah-masalah pengamanan dan interferensi yang ditemui dalam gelombang mikro tidak terjadi. Selanjutnya, tidak ada hal-hal yang berkaitan dengan pengalokasian frekuensi dengan infra merah, karena tidak diperlukan lisensi untuk itu. Pada handphone dan PC, media infra merah ini digunakan untuk mentransfer data tetapi dengan suatu standar atau protocol tersendiri yaitu protocol IrDA. Cahaya infra merah merupakan cahaya yang tidak tampak. Jika dilihat dengan spektroskop cahaya maka radiasi cahaya infra merah akan nampak pada spektruk elektromagnetik dengan panjang gelombang diatas panjang gelombang cahaya merah.
Pengertian Jaringan Komputer
Sebuah jaringan komputer biasanya terdiri dari 2 buah komputer atau lebih dan melakukan data sharing antar komputer. Informasi dan data bergerak melalui media komunikasi. Media komunikasi yang dipakai dalam membuat jaringan komputer antara lain adalah kabel, jaringan telepon, gelombang radio, satelit
2.7 Macam Macam Kabel
Coaxial
Coaxial banyak digunakan di jaringan lokal karena biaya pembangunan jaringannya relatif murah,biasanya kabel ini digunakan pada ring.
Kabel coaxial menyediakan perlindungan cukup baik dari cross talk dan electrical interference (berasal dari petir dan sistem radio) karena terdapat semacam perlindungan logam/metal dalam kabel tersebut. Kabel coaxial hanya dapat mempunyai transfer rate data maximum 10 Mbps.
Tabel 1: Jenis Cable Coaxial
Type
|
Hambatan
|
Digunakan untuk
|
RG-8
|
50 ohm
|
Thick Ethernet
|
RG-11
|
50 ohm
|
Thick Ethernet
|
RG-58
|
50 ohm
|
Thin Ethernet
|
RG-59
|
75 ohm
|
Kabel TV
|
RG-62
|
93 ohm
|
ARCnet
|
UTP ( Unshielded Twisted Pair )
UTP merupakan kabel jaringan yang paling banyak digunakan karena UTP mempunyai tingkat noise yang kecil, disebabkan kabel dililitkan berpasangan sehingga Mengurangi gelombang elegtromagnetic yang dapat mengganggu pengiriman data.
Kabel Unshielded Twisted Pair (UTP) merupakan sepasang kabel yang di-twist/dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel / 8kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan100 Mbps tetapi mempunyai jarak yang pendek yaitu maximum 100m.
Umumnya di Indonesia warna kabel yang terlilit/di-twist adalah (orange-putih orange), (hijau-putih hijau), (coklat-putih coklat dan biru-putih biru). Pada umumnya menggunakan konektor RJ-45. Pada saat ini penggunaan UTP cable merupakan pilihan yang paling efisien dalam pengembangan jaringan komputer berkecepatan tinggi 10 mbps s/d 100mbps.
Terdapat 5 kategori kabel UTP :
1. Category (CAT) 1
Digunakan untuk telekomunikasi telepon dan tidak sesuai untuk transmisi data.
2. Category (CAT) 2
Jenis UTP ini dapat melakukan transmisi data sampai kecepatan 4 Mbps.
3. Category (CAT) 3Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 10 Mbps.
4. Category (CAT) 4Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 16 Mbps.
5. Category (CAT) 5
Merupakan jenis yang paling popular dipakai dalam jaringan komputer di dunia pada saat ini. Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 100 Mbps.
Untuk penyambungan konekter UTP untuk jaringan 10/100 Mbps perlu diperhatikan metode kombinasi penyambungan warna kabel yaitu dimulai dari kiri konekter ke kanan.
Pengkabelan menggunakan kabel UTP terdapat dua metode:
1. Kabel Lurus (Straight Cable).
2. Kabel Silang (Crossover Cable).
Kabel lurus/straight digunakan untuk menghubungkan antara workstation dengan hub/switch sedangkan kabel silang/cross digunakan untuk menghubungkan antara hub dan hub, antara dua komputer tanpa hub
Pemasangan kabel secara straight/lurus :
Pemasangan kabel secara straight adalah mengunakan tipe 568 B satu sisi dan tipe 568 B sisi lainnya.
Susunan kabel straight/lurus
Putih Orange
|
1
|
Putih Orange
|
Orange
|
2
|
Orange
|
Putih Hijau
|
3
|
Putih Hijau
|
Biru
|
4
|
Biru
|
Putih Biru
|
5
|
Putih Biru
|
Hijau
|
6
|
Hijau
|
Putih Coklat
|
7
|
Putih Coklat
|
Coklat
|
8
|
Coklat
|
Implementasi UTP (Straight-Through)
Pemasangan kabel secara Cross/Silang :
Pemasangan kabel secara Cross/Silang adalah mengunakan tipe 568 B. satu sisi dan tipe 568 Asisi lainnya.
Susunan kabel cross/silang
Putih Orange
|
1
|
Putih Hijau
|
Orange
|
2
|
Hijau
|
Putih Hijau
|
3
|
Putih Orange
|
Biru
|
4
|
Biru
|
Putih Biru
|
5
|
Putih Biru
|
Hijau
|
6
|
Orange
|
Putih Coklat
|
7
|
Putih Coklat
|
Coklat
|
8
|
Coklat
|
Implementasi UTP (Crossed-Over)
Kegunaan kabel straight yaitu, menghubungkan perangkat yang berlainan. Contohnya adalah
· Menghubungkan antara PC ke switch atau hub
· Menghubungkan antara Switch ke Ethernet / Fast Ethernet Router
· Kegunaan kabel cross yaitu, menghubungkan perangkat yang sejenis. Contohnya adalah :
· Menghubungkan antara pc dan modem.
· Menghubungkan antara Switch dan Switch.
STP ( Shielded Twisted Pair )
Secara fisik kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar dimulai dari kontruksi kabel shielded mempunyai selubung tembaga atau alumunium foil yang khusus dirancang untuk mengurangi gangguan elektrik. Kekurangan STP kabel lainnya adalah tidak samanya standar antar perusahaan yang memproduksi dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya.
Fiber Optic
Fiber Optic mempunyai dua mode transmisi, yaitu single mode dan multi mode. Single mode menggunakan sinar laser sebagai media transmisi data sehingga mempunyai jangkauan yang lebih jauh. Sedangkan multimode menggunakan LED sebagai media transmisi.
Teknologi fiber optic atau serat cahaya memungkinkan menjangkau jarak yang besar dan menyediakan perlindungan total terhadap gangguan elektrik. Kecepatan transfer data dapat mencapai 1000 mbps serta jarak dalam satu segment dapat labih dari 3.5 km. kabel serat cahaya tidak terganggu oleh lingkungan cuaca dan panas.
Kabel fiber optic terdiri dari macam-macam jenis tergantung dari mana tempat kabel FO akan diletakan, misal dalam air, bawah tanah, dan lain-lain.
Dari segala macam keuntungan, kabel serat cahaya terdapat kerugian. Kerugiannya antara lain penanganan khusus serta harganya yang sangat mahal tetapi kabel ini merupakan alternative yang paling baik bagi masa depan jaringan komputer.
Adapun keuntungan-keuntungan lain dari kabel fiber optic adalah :
· Kecepatan : jaringan-jaringan fiber optic beroperasi pada kecepatan tinggi,mencapaigigabits.
· Bandwidth : fiber optic mampu membawa paket-paket dengan kapasitas besar.
· Distance : sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan perlakuan refresh atau diperkuat.
· Resistance : daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor atau bahkan kabel-kabel transmisi lain di sekelilingnya.
BAB III
PENUTUP
3.1 Kesimpulan
Jaringan komputer adalah kumpulan dari sejumlah perangkat berupa komputer, hub, switch, router, atau perangkat jaringan lainnya yang terhubung dengan menggunakan media komunikasi
3.2 Saran
Demikian yang dapat kami paparkan mengenai materi yang menjadi pokok bahasan dalam Makalah ini, tentunya masih banyak kekurangan dan kelemahannya, kerena terbatasnya pengetahuan dan kurangnya rujukan atau referensi yang ada hubungannya dengan judul Makalah ini.
Kami banyak berharap para kepada pembaca yang budiman untuk memberikan kritik dan saran yang membangun kepada kami demi sempurnanya Makalah ini dan kami penulis Makalah di kesempatan-kesempatan berikutnya. Semoga Makalah ini berguna bagi penulis pada khususnya juga para pembaca yang budiman pada umumnya
Fiber Optic
UTP ( Unshielded Twisted Pair )
Fiber Optic
